项目集管理软件的依赖地图，按交付、接口、时间窗三层画

项目集依赖图难画，通常不是工具不够，而是节点和连线没有统一规则。下面用一个三项目项目集做例子，按交付、接口、时间窗三层，从空白画到可用。

顺序固定：先建交付物节点，再补接口契约，最后放进时间窗。在项目集管理软件里，这张图应成为共同底稿，而不是个人表。

一、画前准备：只保留跨项目节点

1. 先列项目和负责人

示例项目集包含平台项目、移动端项目、数据项目。先写清三个项目的负责人和本期目标，再开始画。图只画跨项目关系，项目内部任务留在各自计划里。

2. 把候选节点写成卡片

每张卡片四行：名称、提供方、接收方、验收条件。没有接收方的候选节点先不画；同一项目内部使用的成果也不画。PMI《项目集管理标准》（2017）把项目集看作一组相互关联且被协调管理的项目，落到图上，节点就应选跨项目交付物，而不是任务。

这一步只产出节点清单，不画箭头。清单先控制在一屏能看完的数量，过多说明颗粒度太细，先合并。

二、交付层：画三列表和三条标签

1. 画提供方、交付物、接收方三列表

在白板或表格里画三列：提供方、交付物、接收方。每条依赖一行，箭头从提供方指向接收方，箭头旁写交付物名称。示例三行：平台项目到登录接口包到移动端项目；数据项目到客户标签表到移动端项目；平台项目到联调环境到数据项目。

先画三列表，不画环形图或复杂网络图。三列表最容易核对，也方便后面转成矩阵和时间轴。

2. 箭头补交付物名称、验收条件、需求时间三个标签

箭头只写谁等谁不够，至少补三个标签：交付物名称、验收条件、需求时间。验收条件写成可观察结果，例如登录接口包的验收条件写成三类账号登录成功、错误码说明齐全、联调环境连续运行24小时无阻断问题。

3. 共用交付物上移

同一交付物被两个以上项目接收时，拉到项目集层画一个节点，不要在每个项目里复制。这样一眼能看出它影响多少项目。

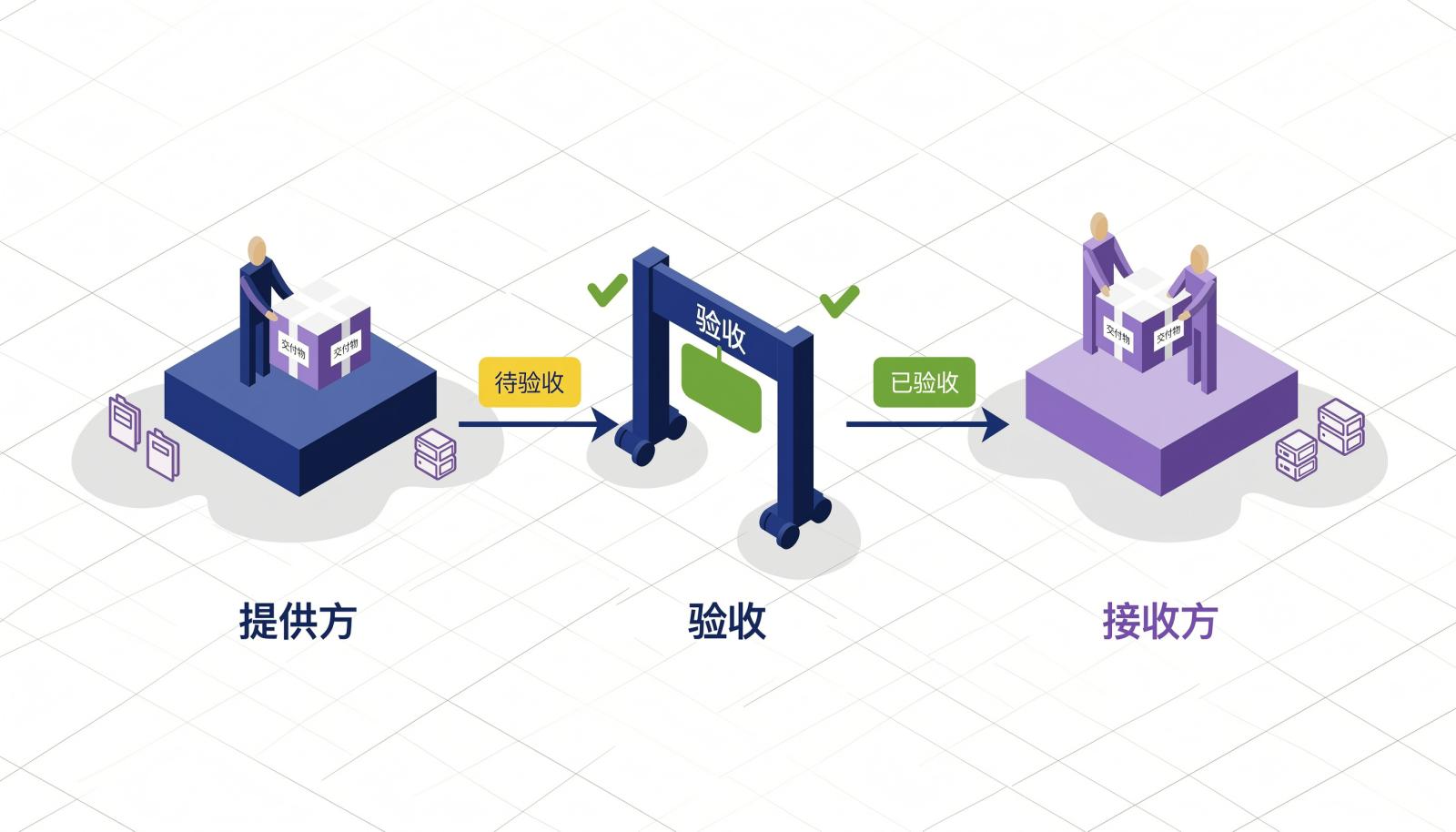

图1：交付层把每个交付物写成可验收节点

三、接口层：从箭头筛接口，画矩阵

1. 先筛出需要契约的箭头

不是每条箭头都要进接口层，只有需要约定格式、口径、权限、调用方式或交接流程的才画接口。交付物是文件或版本时，接口可能是验收清单；交付物是数据或服务时，接口就是字段、协议和权限。

2. 画矩阵和契约卡

画一张矩阵：行是提供方，列是接收方，格内写接口名称、契约编号、状态。空格表示没有接口，不用补；一个格子有多个接口时拆成多行，不要挤在一格。

每个接口再挂一张契约卡，写六项：提供方、使用方、输入输出、格式与口径、验证方式、变更联系人。

3. 标冻结和变更

契约确认后标冻结日期；冻结后的变更写影响项目、影响窗口和替代方案。接口图的价值不只在画，而在变更时能快速找到受影响的项目。

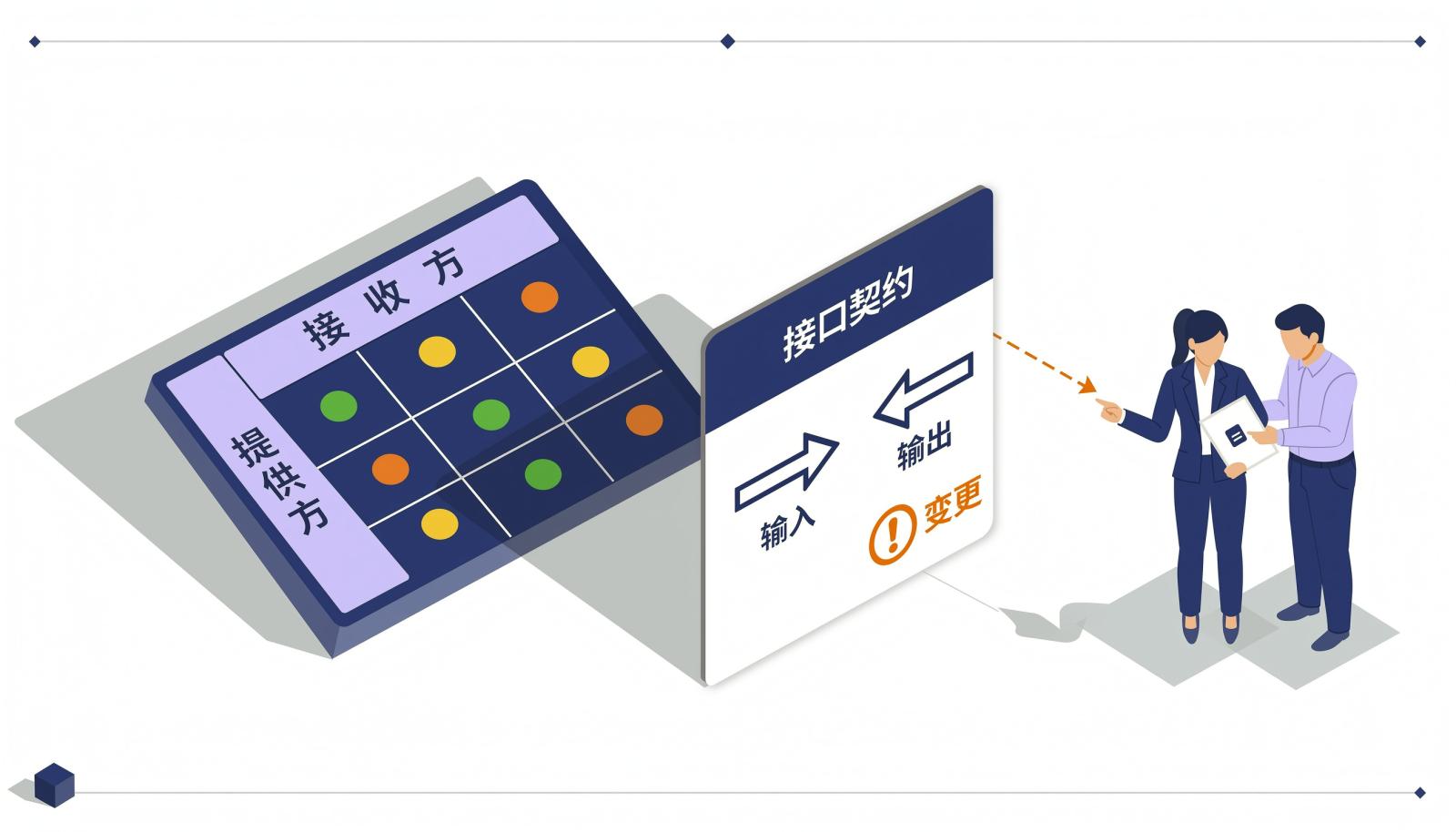

图2：接口矩阵让一对多依赖显形

四、时间窗层：节点上轴，算净影响

1. 节点原样上时间轴

把交付层的节点原样搬到时间轴，不新增节点。每个节点画一条时间窗，标四个点：最早可开始、最晚必须完成、冻结、回退或发布。没有这四个点，时间窗图就退化成截止日期表。

2. 找最长依赖链

从最终交付物往回倒推，找到最长的那条依赖链。整体交付日期由最长依赖链决定，不由任务总量决定。把这条链用一种颜色标出来，其他依赖作为支链。

3. 算净影响

上游延误时，先算净影响：上游延误天数减去下游可用缓冲，就是缺口。示例：登录接口包晚5天，移动端只有2天缓冲，净影响3天；要么压缩联调，要么调整发布窗口。缓冲只放在关键链上，并写清由谁管理。

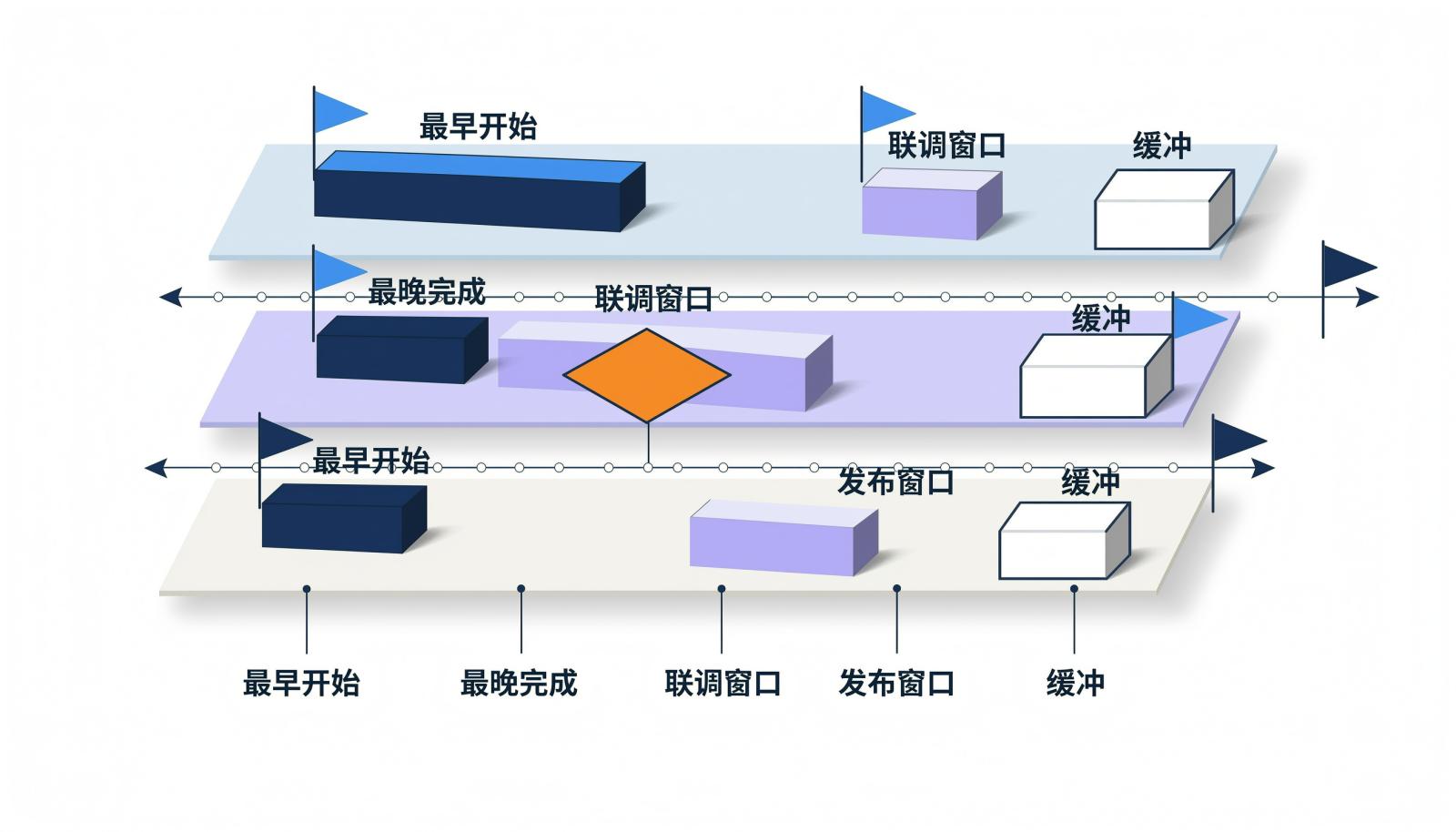

图3：时间窗层用重叠窗口暴露冲突

五、画后工作：合图与检查

1. 用依赖记录表串起交付、接口、时间窗三层

合成时不画新图，用一张依赖记录表把三层串起来。每条依赖一行，至少填以下字段。

填表顺序：先填交付物和验收条件，再填接口契约编号，最后填时间窗和缓冲。任何一行缺验收条件或时间窗，标为未完成，不上图。

2. 用状态更新，不重画全图

每条依赖设四个状态：正常、关注、阻塞、已关闭。颜色只做提示，状态变化必须写原因、责任人和下一步动作。每周只更新变化行，不重画全图；把变化同步到项目集管理软件的统一视图，团队才能在同一版本上判断。

3. 画完做三个检查

随机抽三条依赖，请接收方说出等什么、何时可用、什么算可用；答不出就补字段。检查共用交付物是否被重复画在多个项目里，重复就上移；检查关键链上是否有缓冲和替代方案，没有就补。

六、项目集管理软件的依赖地图常见问题

1. 节点画到多细？

画到能被接收方验收为止。一个节点对应一个可验收成果，不对应一个任务；任务级依赖留在项目内部。

2. 同一交付物被多个项目使用怎么画？

在项目集层画一个节点，分别连到每个接收方，不要在每个项目里复制。接口矩阵里再按接收方拆行。

3. 接口矩阵和依赖图重复吗？

不重复。依赖图回答谁等谁，接口矩阵回答双方按什么规则对接；一个交付物可能对应多个接口，矩阵是依赖图的展开。两者共用项目集管理软件里的同一份依赖记录，才不至于各画一套。
